Kas yra CNC frezavimas ir kaip jis veikia
Santrumpa CNC reiškia skaitmeninį programinį valdymą. Praktiškai tai reiškia štai ką: staklės nejuda pagal meistro ranką, o pagal skaičius — koordinates, kurios ateina iš Jūsų brėžinio. Būtent dėl to dešimtoji serijos detalė atrodo lygiai taip pat kaip pirmoji.
Straipsnio turinys
- Kaip brėžinys virsta judesiu
- Kas vyksta dirbtuvėje
- Ką frezavimas daro gerai, o ko nedaro
- Kada verta rinktis šią technologiją
- Nuo ko pradėti savo užsakymą
Kaip brėžinys virsta judesiu
Viskas prasideda nuo vektorinio failo. Jame detalė aprašoma ne kaip paveikslėlis, o kaip linijų ir kreivių rinkinys su tiksliomis koordinatėmis. Todėl nuskenuotas eskizas ar nuotrauka netinka tiesioginei gamybai — juose nėra matmenų, tik pikseliai.
Gavę failą, jį paruošiame gamybai: patikriname, ar kontūrai uždari, ar mastelis teisingas, ar nėra vienas ant kito uždėtų dublikatų. Tada suplanuojame, kokiu keliu judės įrankis, kokiu greičiu ir kiek praėjimų reikės, kad būtų perpjautas visas medžiagos storis.
Rezultatas — programa, kurią staklės vykdo pažodžiui. Tai svarbiausia mintis, kurią verta įsidėmėti: staklės nieko „neatspėja". Jei brėžinyje detalė nubraižyta 5 mm per siaura, ji tokia ir bus pagaminta.
Kas vyksta dirbtuvėje

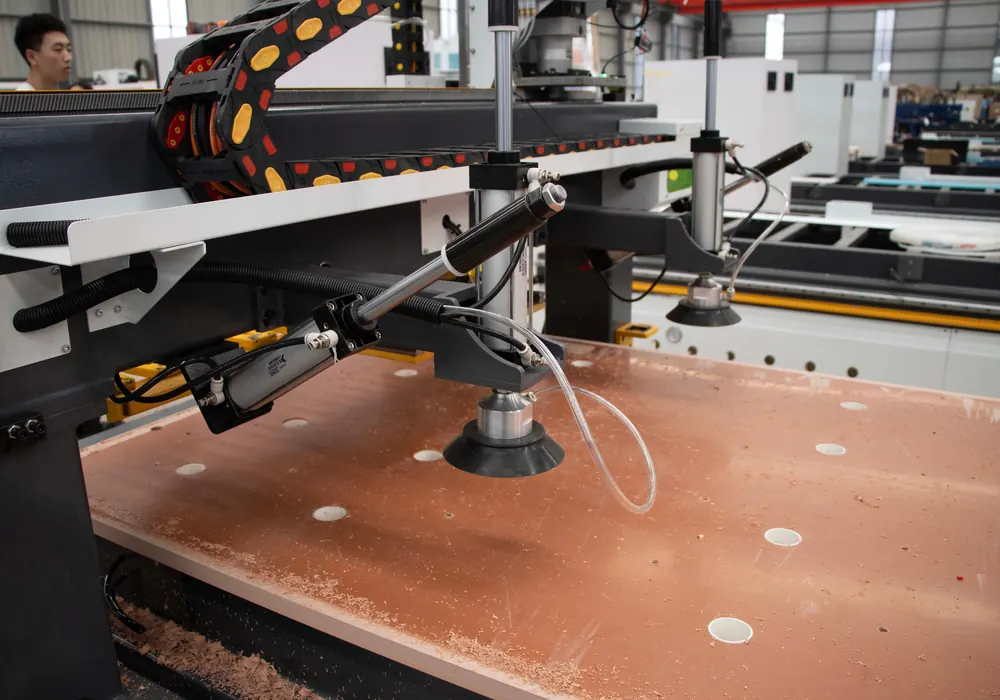

Medžiagos lakštas paguldomas ant staklių stalo ir įtvirtinamas, kad apdirbimo metu nepajudėtų. Tai svarbiau, nei atrodo: pajudėjusi medžiaga reiškia sugadintą detalę, o kartais ir sulaužytą įrankį.
Toliau besisukanti freza juda pagal programą ir pašalina medžiagą ten, kur jos neturi likti. Kietesnėms medžiagoms parenkamas lėtesnis greitis, minkštesnėms — greitesnis. Storesnė medžiaga pjaunama keliais praėjimais, palaipsniui gilinantis, o ne bandant perpjauti viską iš karto.
Kai detalė perpjaunama, ji atskiriama nuo lakšto. Priklausomai nuo medžiagos, ties briaunomis gali likti smulkių plaušelių ar atplaišų — jos lengvai nušlifuojamos, jei detalė bus matoma.
Ką frezavimas daro gerai, o ko nedaro
Stiprioji šios technologijos pusė yra pakartojamumas ir sudėtingi kontūrai. Ažūrinis raštas, lenkta forma, tiksliai išdėstytos angos — visa tai atliekama vienodai visoje serijoje ir nepriklauso nuo to, ar diena buvo ilga.
Bet yra ir fizinių apribojimų, apie kuriuos sąžininga pasakyti iš karto:
- Vidiniai kampai visada turi spindulį. Įrankis yra apvalus, todėl visiškai staus vidinio kampo frezuojant gauti neįmanoma. Spindulį galima sumažinti naudojant plonesnį įrankį, bet ne panaikinti.
- Labai smulkios detalės turi ribą. Kuo plonesnis elementas ir minkštesnė medžiaga, tuo didesnė tikimybė, kad jis deformuosis arba nulūš.
- Briauna nėra poliruota. Ji lygi, bet jos vaizdas priklauso nuo medžiagos — apie tai rašome kiekvienos medžiagos puslapyje.
Kada verta rinktis šią technologiją
Paprastas kriterijus: jei formą galima nubraižyti, ją galima ir išfrezuoti. Frezavimas ypač apsimoka tada, kai reikia kelių vienodų detalių arba kai kontūras yra per sudėtingas rankiniam įrankiui.
Vienetinei paprastai stačiakampei detalei technologija taip pat tinka, tik čia nauda mažesnė — didžiąją kainos dalį sudaro paruošiamieji veiksmai. Todėl vienetinius užsakymus dažnai verta sujungti į vieną.
Frezavimas ir kitos technologijos: kada kas tinka
Frezavimas nėra vienintelis būdas išpjauti formą, ir sąžininga pasakyti, kur jo stiprybės, o kur — ne.
Rankinis pjovimas tinka vienetinei paprastai detalei, kai tikslumas nekritiškas. Jis nieko nekainuoja, jei įrankį jau turite, bet dešimt vienodų detalių taip pagaminti praktiškai neįmanoma — kiekviena šiek tiek skirsis.
Kitokios technologijos turi savo sritis: vienos geriau tinka labai plonoms medžiagoms, kitos — visai kitokioms medžiagų grupėms, kurių mes neapdirbame. Frezavimas savo ruožtu yra stiprus ten, kur reikia apdoroti storesnę medžiagą, gauti tvarkingą briauną per visą storį ir pakartoti tą pačią formą daug kartų.
Todėl praktinis kriterijus paprastas: jei medžiaga yra lakštinė, jos storis matuojamas milimetrais ar centimetrais, o forma nubraižoma vektoriniame faile — frezavimas beveik visada bus tinkamas sprendimas.
Kodėl svarbus vektorinis failas
Prie šio klausimo verta grįžti atskirai, nes jis dažniausiai stabdo pirmą užsakymą. Skirtumas tarp vektorinio ir rastrinio failo yra esminis, nors ekrane abu gali atrodyti vienodai.
Rastrinis failas — nuotrauka, ekrano nuotrauka, skenuotas lapas — sudarytas iš taškų. Jame nėra informacijos apie tai, kad linija yra 300 mm ilgio; yra tik tam tikras kiekis tamsių pikselių. Padidinę tokį vaizdą pamatysite kvadratėlius, o ne aiškų kraštą.
Vektorinis failas aprašo formą matematiškai: taškų koordinatėmis ir kreivių lygtimis. Todėl jame linija visada turi konkretų ilgį, o apskritimas — konkretų skersmenį, nesvarbu, kaip stipriai priartintumėte vaizdą. Būtent iš šios informacijos ir sudaroma staklių programa.
Praktinė išvada tokia: nuotrauka gali padėti suprasti, ko norite, bet gamybai jos nepakanka. Jei turite tik piešinį, atsiųskite jį kartu su išmatuotais pagrindiniais matmenimis — paprastoms formoms to visiškai užtenka, o mes brėžinį paruošime patys.
Kiek užtrunka detalės gamyba
Bendras laikas susideda iš trijų dalių, ir tik viena jų yra pats pjovimas.
- Failo peržiūra ir paruošimas. Tvarkingam failui tai užtrunka minutes. Failui su atvirais kontūrais ar dublikatais — gerokai ilgiau.
- Pasiruošimas staklėse. Medžiagos padėjimas, įtvirtinimas, įrankio parinkimas, nulinio taško nustatymas. Tai atliekama vieną kartą užsakymui, nesvarbu, kiek detalių jame.
- Pats pjovimas. Priklauso nuo kontūro ilgio, medžiagos ir storio.
Būtent dėl antrojo punkto vienetinė detalė laiko atžvilgiu yra „neefektyvi": pasiruošimas trunka panašiai, kaip ir dvidešimties detalių serijai. Tai paaiškina, kodėl serijoje kaina už vienetą visada mažesnė.
Dažniausi lūkesčiai, kurie neišsipildo
Trys dalykai, kuriuos verta žinoti iš anksto, kad rezultatas nenustebintų:
Detalė bus tokia, kokia yra faile. Jei brėžinyje anga nubraižyta 2 mm per mažai, ji tokia ir bus. Peržiūrėdami failą matome akivaizdžius neatitikimus ir apie juos pranešame, bet patikrinti, ar detalė tiks Jūsų konstrukcijai, galite tik Jūs.
Briauna nėra poliruota. Ji lygi ir tvarkinga, bet jos vaizdas priklauso nuo medžiagos: faneroje matomi sluoksniai, akrile briauna matinė, OSB plokštėje — su smulkiomis atplaišomis.
Vidiniai kampai turi spindulį. Tai kartojame ne be reikalo — tai dažniausia nuostabos priežastis pirmą kartą užsakantiems. Frezavimo įrankis apvalus, todėl visiškai status vidinis kampas fiziškai neįmanomas.
Nuo ko pradėti savo užsakymą
Praktiškai reikia trijų dalykų: failo arba eskizo su matmenimis, medžiagos su storiu ir kiekio. Jei nesate tikri dėl medžiagos, aprašykite, kur detalė bus naudojama — pasiūlysime variantą.
Kokias medžiagas apdirbame, matyti pradžios puslapyje, o failo paruošimo niuansus surašėme DXF gide.
